45° - 90° - 180° LR/SR

彎頭在管道系統(tǒng)中的功能在于改變流體方向。彎頭基本有5種類型，45°、90°和180°，三種彎頭均具有長半徑型LR，另外，90°和180°彎頭也有短半徑型SR。

彎頭分為LR和SR兩組，決定了其改變方向的距離。一端中心到另一端端面的距離，稱作“中心至端面的距離”，也就是彎頭的彎曲半徑。

對長半徑彎頭LR彎頭而言，中心至端面的距離為1.5×公稱口徑NPS，對短半徑彎頭SR彎頭而言，中心至端面的距離為彎頭的公稱口徑NPS。

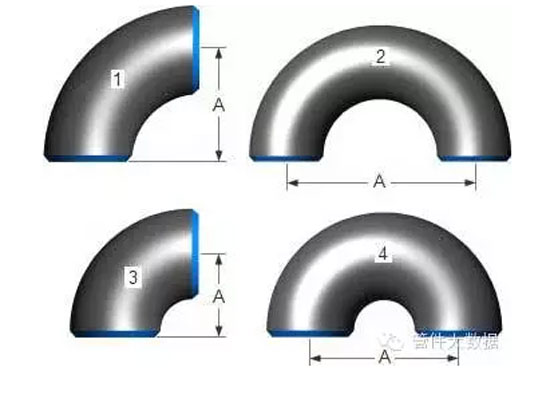

例如：以NPS 2彎頭為例，中心至端面的距離計算如下：

1. 90°- 2"- LR : = 1.1/2 x (25,4 x 2) A = 76,2 mm
2. 180°- 2"- LR : = 1.1/2 x (25,4 x 2) x 2 A = 152,4 mm
3. 90°- 2"- SR : = 25,4 x 2 A = 50,8 mm
4. 180°- 2"- SR : = (25,4 x 2) x 2 A = 101,6 mm

45°彎頭

45°彎頭的功能和90°彎頭的功能一樣，但是其中心至端面的距離測量方法和90°彎頭不同。45°彎頭和90°長半徑彎頭的彎曲半徑相同，但是，中心至 端面的距離和90°長半徑彎頭不相同，45°彎頭中心至端面的距離為端面至中心垂線的交叉點(diǎn)的距離。見下圖中的距離B。短半徑的45°彎頭不存在。
